hidrolik boru kelepçesi

hidrolik-boru-kelepcesi-Tek-lama-cift-vida-Plastik-Tek-lama-tek-vida-ikiz-boru-kelepcesi
6 mm

6,4 mm

8 mm

9,5 mm

10 mm

12 mm

12,7 mm

13,5 mm

14 mm

15 mm

16 mm

17,2 mm

18 mm

19 mm

20 mm

21,3 mm

22 mm

23 mm

25 mm

25,4 mm

26,9 mm

28 mm

30 mm

32 mm

33,7 mm

35 mm

38 mm

40 mm

42 mm

44,5 mm

48,3 mm

50,8 mm

57,2 mm

60,3 mm

63,5 mm

70 mm

73 mm

76,1 mm

88,9 mm

101,6 mm

Tek Lama Çift Vida "Plastik"

6 mm

6,4 mm

8 mm

9,5 mm

10 mm

12 mm

12,7 mm

13,5 mm

14 mm

15 mm

16 mm

17,2 mm

18 mm

19 mm

20 mm

21,3 mm

22 mm

23 mm

25 mm

25,4 mm

26,9 mm

28 mm

30 mm

32 mm

33,7 mm

35 mm

38 mm

40 mm

42 mm

44,5 mm

48,3 mm

50,8 mm

57,2 mm

60,3 mm

63,5 mm

70 mm

73 mm

76,1 mm

88,9 mm

101,6 mm

Tek lama çift vida "Plastik"

Tek Lama Çift Vida "Alüminyum"

6 mm

6,4 mm

8 mm

9,5 mm

10 mm

12 mm

12,7 mm

13,5 mm

14 mm

15 mm

16 mm

17,2 mm

18 mm

19 mm

20 mm

21,3 mm

22 mm

23 mm

25 mm

25,4 mm

26,9 mm

28 mm

30 mm

32 mm

33,7 mm

35 mm

38 mm

40 mm

42 mm

44,5 mm

48,3 mm

50,8 mm

57,2 mm

60,3 mm

63,5 mm

70 mm

73 mm

76,1 mm

88,9 mm

101,6 mm

Tek lama çift vida "Alüminyum"

hidrolik-boru-kelepcesi-Tek-lama-cift-vida-Plastik-Tek-lama-tek-vida-ikiz-boru-kelepcesi-
6 mm

6,4 mm

8 mm

9,5 mm

10 mm

12 mm

Tek Lama Tek Vida "Plastik"

6 mm

6,4 mm

8 mm

9,5 mm

10 mm

12 mm

Tek lama tek vida "Plastik"

Tek Lama Tek Vida "Alüminyum"

6 mm

6,4 mm

8 mm

9,5 mm

10 mm

12 mm

Tek lama tek vida "Alüminyum"

Çift Lama Çift Vida "Plastik"

6 mm

6,4 mm

8 mm

9,5 mm

10 mm

12 mm

12,7 mm

13,5 mm

14 mm

15 mm

16 mm

17,2 mm

18 mm

19 mm

20 mm

21,3 mm

22 mm

23 mm

25 mm

25,4 mm

26,9 mm

28 mm

30 mm

32 mm

33,7 mm

35 mm

38 mm

40 mm

42 mm

44,5 mm

48,3 mm

50,8 mm

57,2 mm

60,3 mm

63,5 mm

70 mm

73 mm

76,1 mm

88,9 mm

101,6 mm

Çift lama çift vida "Plastik"

İkiz Boru Kelepçesi

6 mm

6,4 mm

8 mm

9,5 mm

10 mm

12 mm

12,7 mm

13,5 mm

14 mm

15 mm

16 mm

17,2 mm

18 mm

19 mm

20 mm

21,3 mm

22 mm

23 mm

25 mm

25,4 mm

26,9 mm

28 mm

30 mm

32 mm

33,7 mm

35 mm

38 mm

40 mm

42 mm

İkiz Boru Kelepçesi

Çift Lama Tek Vida "Plastik"

6 mm

6,4 mm

8 mm

9,5 mm

10 mm

12 mm

Çift lama tek vida "Plastik"

Hidrolik boru kelepçeleri, yüksek basınç ve titreşim altında çalışan hidrolik hatları sabitlemek, gürültüyü emmek ve sistem güvenliğini sağlamak için kullanılan bağlantı elemanlarıdır. Genellikle DIN 3015 standartlarına uygun olarak üretilirler ve iki plastik gövde yarısı, alt kaynak plakası ile üst metal plakadan oluşurlar.

Tip ve Standartlarına Göre Çeşitleri

Standart Seri (DIN 3015/1): Hafif ve orta yükteki tesisatlar için kullanılır. Genellikle 6 mm ile 102 mm arası dış çaplardaki borular için tercih edilir.
Ağır Seri (DIN 3015/2): Yüksek basınç, ani şoklar ve ağır mekanik yüklerin olduğu endüstriyel tesisler, iş makineleri ve denizcilik uygulamaları için tasarlanmıştır.
İkiz Seri (DIN 3015/3): Aynı hat üzerinde birbirine paralel giden iki hidrolik boruyu veya hortumu tek bir kelepçe gövdesiyle yan yana sabitlemek için kullanılır.

Gövde Malzemesi Seçenekleri

Kelepçenin plastik gövdesi, kullanılacağı ortamın sıcaklığına ve kimyasal şartlarına göre seçilir:

Polipropilen (PP): En yaygın kullanılan ekonomik seçenektir. Yeşil renklidir ve -30°C ile +90°C arasına dayanıklıdır.
Polyamid (PA): Siyah renklidir. Daha yüksek darbe dayanımı ve -40°C ile +120°C arası yüksek sıcaklık direnci sunar.

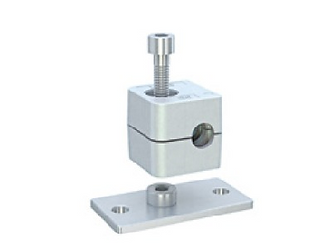

Alüminyum (AL): Çok yüksek sıcaklıklar ve mekanik zorlamalar için tamamen metal gövdeli olarak tercih edilir.

Ana Parçaları

Alt Kaynak Plakası: Zemine veya makine gövdesine kaynakla sabitlenen metal tabandır.
Kelepçe Gövdesi: Boruyu kavrayan ve titreşimi emen iki adet plastik (veya alüminyum) yarımdır.
Üst Kapak Plakası: Cıvata baskısını gövdeye eşit dağıtan metal plakadır.
Bağlantı Cıvataları: Sistemi birbirine kilitleyen altı köşe başlı metal vidalardır.

Doğru hidrolik kelepçe seçimi için borunun dış çapını (mm cinsinden) tam olarak bilmeniz ve hattaki titreşim yoğunluğunu hesaba katmanız gerekir.

İhtiyacınıza en uygun ürünü önerebilmem için bana şu detayları iletebilirsiniz:

Sabitleyeceğiniz borunun dış çapı kaç milimetre?
Kelepçeyi tekli mi yoksa yan yana ikili mi kullanacaksınız?
Sisteminiz yüksek sıcaklığa veya ağır kimyasallara maruz kalıyor mu?
