4 no dın 471 dış segman
5 no dın 471 dış segman
6 no dın 471 dış segman
7 no dın 471 dış segman
8 no dın 471 dış segman
9 no dın 471 dış segman
10 no dın 471 dış segman
11 no dın 471 dış segman
12 no dın 471 dış segman
13 no dın 471 dış segman
14 no dın 471 dış segman
15 no dın 471 dış segman
16 no dın 471 dış segman
17 no dın 471 dış segman
18 no dın 471 dış segman
19 no dın 471 dış segman
20 no dın 471 dış segman
21 no dın 471 dış segman
22 no dın 471 dış segman
23 no dın 471 dış segman
24 no dın 471 dış segman
25 no dın 471 dış segman
26 no dın 471 dış segman
27 no dın 471 dış segman
28 no dın 471 dış segman
29 no dın 471 dış segman
30 no dın 471 dış segman
31 no dın 471 dış segman
32 no dın 471 dış segman
33 no dın 471 dış segman
34 no dın 471 dış segman
35 no dın 471 dış segman
36 no dın 471 dış segman
37 no dın 471 dış segman
38 no dın 471 dış segman
39 no dın 471 dış segman
40 no dın 471 dış segman
42 no dın 471 dış segman
45 no dın 471 dış segman
46 no dın 471 dış segman
47 no dın 471 dış segman
48 no dın 471 dış segman
50 no dın 471 dış segman
52 no dın 471 dış segman
55 no dın 471 dış segman
56 no dın 471 dış segman
58 no dın 471 dış segman
60 no dın 471 dış segman
62 no dın 471 dış segman
63 no dın 471 dış segman
65 no dın 471 dış segman
67 no dın 471 dış segman
68 no dın 471 dış segman
70 no dın 471 dış segman
72 no dın 471 dış segman
75 no dın 471 dış segman
78 no dın 471 dış segman
80 no dın 471 dış segman
82 no dın 471 dış segman
85 no dın 471 dış segman
90 no dın 471 dış segman
95 no dın 471 dış segman
100 no dın 471 dış segman
105 no dın 471 dış segman
110 no dın 471 dış segman
115 no dın 471 dış segman
120 no dın 471 dış segman
125 no dın 471 dış segman
130 no dın 471 dış segman
135 no dın 471 dış segman
140 no dın 471 dış segman
145 no dın 471 dış segman
150 no dın 471 dış segman
10 no dın 472 iç segman
11 no dın 472 iç segman
12 no dın 472 iç segman
13 no dın 472 iç segman
14 no dın 472 iç segman
15 no dın 472 iç segman
16 no dın 472 iç segman
17 no dın 472 iç segman
18 no dın 472 iç segman
19 no dın 472 iç segman
20 no dın 472 iç segman
21 no dın 472 iç segman
22 no dın 472 iç segman
23 no dın 472 iç segman
24 no dın 472 iç segman
25 no dın 472 iç segman
26 no dın 472 iç segman
27 no dın 472 iç segman
28 no dın 472 iç segman
29 no dın 472 iç segman
30 no dın 472 iç segman
31 no dın 472 iç segman
32 no dın 472 iç segman
33 no dın 472 iç segman
34 no dın 472 iç segman
35 no dın 472 iç segman
36 no dın 472 iç segman
37 no dın 472 iç segman
38 no dın 472 iç segman
39 no dın 472 iç segman
40 no dın 472 iç segman
42 no dın 472 iç segman
45 no dın 472 iç segman
46 no dın 472 iç segman
47 no dın 472 iç segman
48 no dın 472 iç segman
50 no dın 472 iç segman
52 no dın 472 iç segman
55 no dın 472 iç segman
56 no dın 472 iç segman
58 no dın 472 iç segman
60 no dın 472 iç segman
62 no dın 472 iç segman
63 no dın 472 iç segman
65 no dın 472 iç segman
67 no dın 472 iç segman
68 no dın 472 iç segman
70 no dın 472 iç segman
72 no dın 472 iç segman
75 no dın 472 iç segman
78 no dın 472 iç segman
80 no dın 472 iç segman
82 no dın 472 iç segman
85 no dın 472 iç segman
90 no dın 472 iç segman
95 no dın 472 iç segman
100 no dın 472 iç segman
105 no dın 472 iç segman
110 no dın 472 iç segman
115 no dın 472 iç segman
120 no dın 472 iç segman
125 no dın 472 iç segman
130 no dın 472 iç segman
135 no dın 472 iç segman
140 no dın 472 iç segman
145 no dın 472 iç segman
150 no dın 472 iç segman
4mm 6799 ay segman
5mm 6799 ay segman
6mm 6799 ay segman
7mm 6799 ay segman
8mm 6799 ay segman
9mm 6799 ay segman
10mm 6799 ay segman
12mm 6799 ay segman
15mm 6799 ay segman
Ay segman (veya e-clip), millerin dış yüzeyindeki kanallara takılarak üzerinde bulunan parçaların (rulman, dişli, kasnak vb.) eksenel olarak yerinden çıkmasını önleyen dairesel, açık ve esnek bir emniyet bağlantı elemanıdır. Şekli hilale ya da "E" harfine benzediği için piyasada bu isimlerle anılır.
🛠️ Temel Özellikleri ve Standartları
-
DIN 6799 Standartı: Endüstride en yaygın kullanılan ay segmanlar, DIN 6799 normuna uygun olarak üretilir.
-
Malzeme Çeşitliliği: Genellikle yüksek mukavemet ve esneklik için yay çeliğinden üretilirler. Paslanma riskinin yüksek olduğu gıda, ilaç veya denizcilik gibi sektörlerde ise A2 (304) veya A4 (316) kalite paslanmaz çelik modeller tercih edilir.
-
Radyal Montaj Kolaylığı: Diğer standart mil segmanlarının aksine, milin en ucundan geçirilmek zorunda değildir. Açık yapısı sayesinde mile yandan (radyal olarak) doğrudan oturtulabilir.
⚙️ Kullanım Alanları
Hafif ve orta ölçekli yüklerin taşındığı eksenel sabitleme işlemlerinde yaygın olarak kullanılır:
-
Otomotiv ve mekanik parça sistemleri.
-
Elektrikli ev aletleri ve küçük el aletleri mekanizmaları.
-
Otomasyon sistemleri, yazıcılar ve fotokopi makinelerindeki miller.
-
Makine imalatı ve gıda/ilaç ekipmanları.
📐 Seçim ve Ölçülendirme Kriterleri
Ay segman alırken veya seçerken milin nominal çapı değil, mil üzerine açılmış olan kanalın dip çapı (d2) esas alınır. Örneğin, 10 mm çapındaki bir milin segman kanalı 8 mm olarak açılmışsa, kullanılması gereken parça 8 mm Ay Segman olarak seçilmelidir.
DIN 471, mekanik sistemlerde millerin ve şaftların üzerine takılan, parçaların eksenel olarak yerinden çıkmasını önleyen çelik dış segman standart kodudur. Mil üzerindeki özel olarak açılmış kanallara (oluklara) dışarıdan genişletilerek oturtulur.
Temel Özellikleri Nelerdir?
-
Dış Segmandır: Şaftın veya milin dış yüzeyine takılır (Delik içine takılanlar ise DIN 472 olarak adlandırılır).
-
Malzemesi: Genellikle yüksek mukavemetli yay çeliğinden (C60, C75) veya korozyon direnci için paslanmaz çelikten (A2 / A4 INOX) üretilir.
-
Ölçü Aralığı: Yaygın olarak \(\emptyset 4\) mm ile \(\emptyset 200\) mm mil çapları arasında standart boyutlarda bulunur.
-
Montaj Şekli: Segman pensesi uçları deliklerine takılarak dışa doğru esnetilir ve mil üzerindeki kanala bırakılır.
Örnek DIN 471 Standart Ölçü Tablosu (Küçük Ölçüler)
Aşağıdaki ölçüler mil çapına göre segmanın ve açılması gereken kanalın standart boyutlarını gösterir:
Mil Çapı (\(d_{1}\) mm) Kanal Çapı (\(d_{2}\) mm) Segman Kalınlığı (\(s\) mm)
5 mm 4,8 mm 0,7 mm
6 mm 5,7 mm 0,8 mm
8 mm 7,6 mm 0,9 mm
10 mm 9,6 mm 1,0 mm
12 mm 11,5 mm 1,0 mm

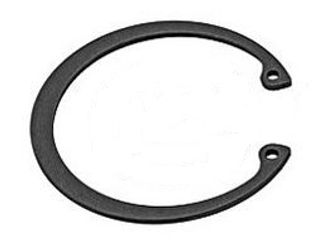

472 Segman, bir makine elemanını veya rulmanı bir delik içinde sabitlemek için kullanılan Alman standartlarına uygun DIN 472 Normlu Çelik İç Segmandır (Delik Segmanı). Boru, kovan veya gövde gibi silindirik boşlukların iç yüzeyine açılan kanallara takılarak, iç kısımdaki parçaların eksenel yönde kaymasını ve yerinden çıkmasını engeller.
Temel Özellikleri
-
Montaj Yeri: Sadece delik veya yuva içlerine takılır (Mil üstüne takılan dış segmanlar ise DIN 471 olarak adlandırılır).
-
Çalışma Prensibi: Yay çeliğinden üretilir. Segman pensesiyle sıkıştırılarak deliğe sokulur ve kanal içine bırakıldığında dışa doğru genişleyerek kilitlenir.
-
Malzeme Yapısı: Genellikle yüksek mukavemetli yay çeliğinden (karbon çeliği) veya korozyon direnci için paslanmaz çelikten (A2/A4 INOX) imal edilir.
Yaygın Kullanım Alanları
-
Rulman yataklarının yuva içinde sabitlenmesi
-
Otomotiv şanzımanları ve dişli kutuları
-
Hidrolik ve pnömatik silindir blokları
-
Boru hatları ve sızdırmazlık elemanlarının arkası
Örnek Ölçülendirme Mantığı
Ürünler piyasada genellikle 472x[Çap] şeklinde adlandırılır. Örneğin:
-
472x35: 35 mm nominal delik çapına sahip bir yuva için üretilmiş iç segmanı ifade eder. Standarda göre orijinal parça çapı kanal içine tam oturması için bu ölçüden bir miktar daha büyüktür
